Installation et pose de la porte/du volet de garage enroulable

• Les pré-requis
• Les différents types de pose
• Les prises de cotes

---

Les pré-requis

Toute manoeuvre électrique (radio RTS ou filaire) nécessite au minimum, un raccordement de la porte/du volet de garage au secteur.
Pour appréhender plus sereinement l’installation, se référer aux spécificités techniques par manoeuvre :

1. MANOEUVRE ÉLECTRIQUE RADIO IO (centrale radio ROLLIXO IO + télécommande) :

La centrale radio IO est :
• Reliée au secteur (et moteur relié à la centrale)
• Fixée à mi-hauteur de la porte/du volet de garage pour en faciliter l’accès

Centrale ROLLIXO IO
	Centrale très tolérante qui permet une pose sur un sol plus irrégulier Voir les situations à corriger

---

2. MANOEUVRE ÉLECTRIQUE RADIO RTS (centrale radio ROLLIXO ou AXROLL + télécommande) :

La centrale radio RTS est :
• Reliée au secteur (et moteur relié à la centrale)
• Fixée à mi-hauteur de la porte/du volet de garage pour en faciliter l’accès

Centrale ROLLIXO RTS Centrale très tolérante qui permet une pose sur un sol plus irrégulier Voir les situations à corriger

Centrale AXROLL Centrale exigeante en terme de pose car elle nécessite d’avoir un sol plan et de niveau Voir les situations à corriger

---

3. MANOEUVRE ÉLECTRIQUE FILAIRE : porte/volet de garage manoeuvré par un inverseur mural

Pour ce type de manoeuvre, deux aménagements sont nécessaires :

• le raccordement du moteur au secteur : prévoir une sortie de fil (côté moteur) pour raccorder le moteur au réseau électrique de la maison.
• le raccordement de l’inverseur au moteur : prévoir une sortie de fils à l’endroit de pose de l’inverseur permettant son raccordement au moteur.

---

Les différents types de pose

La porte/le volet de garage est généralement posé en applique intérieure avec enroulement intérieur pour
protéger la motorisation et en interdire l’accès par l’extérieur
Astuce : pour une pose applique extérieure avec enroulement extérieur, possibilité d’opter pour l’option
“cylindre obturateur” qui sécurise l’accès à la manivelle de secours (pièce en forme de cône).

4 types de pose au choix

POSE EN applique		POSE EN tableau
► Tablier dans le prolongement de la façade ► Ouverture complète		► Réduction de l’ouverture de la hauteur du coffre
Applique intérieure	Applique extérieure	Tableau intérieur	Tableau extérieur

---

Les prises de cotes

Pour s’assurer du bon fonctionnement de la porte/du volet de garage, quelques conseils pour les prises de cotes à indiquer lors de la commande :
• Prise de mesures
• Les situations délicates

La prise de mesure

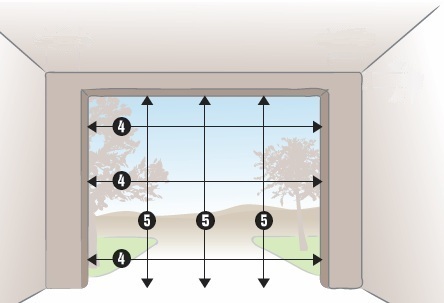

Pour pallier des soucis d’équerrage ou d’aplomb du tableau, les mesures doivent être prises en 3 points différents comme indiqué sur les schémas suivants.

Dans tous les cas de figure (pose tableau ou pose en applique ), les mesures à renseigner sur le site sont les cotes tableau, c’est-à-dire les dimensions de l’embrasure de l’ouverture.
Les dimensions de fabrication (largeur et hauteur) sont calculées automatiquement par le site.

Prises de cotes	Aide
	• Mesurer en 3 points à l’intérieur du tableau • Retenir les largeurs et hauteurs minimum • Reporter ces dimensions sur le site A savoir : au moment de la configuration du produit et pour une pose en applique, les “cotes d’execution” s’affichent automatiquement après saisie des dimensions afin de donner les dimensions finales exactes.

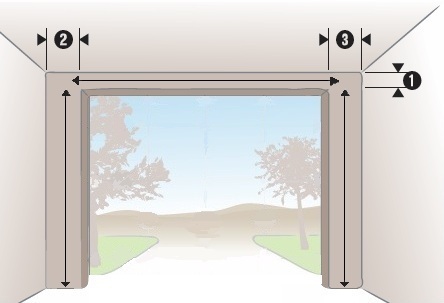

Informations pour pose applique

Aide

• Les dimensions (2) et (3) doivent être suffisantes pour accueillir les coulisses (100 mm chacune) • L’espace (1) au-dessus de l’ouverture doit pouvoir accueillir le coffre (300 ou 360 mm selon dimensions du tablier) Conseil : dans le cas d’une pose en applique intérieure et si la place disponible en retombée sous linteau (1) est suffisante, positionner le bas du coffre à 100 mm au dessus de l’ouverture afin de masquer la dernière lame : ouverture complète du tableau.

---

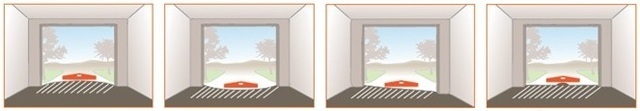

Les situations à corriger avant la pose

Certaines configurations nécessitent une attention particulière afin de conserver l’alignement des coulisses et leur parallélité, et ainsi le bon fonctionnement de la porte/du volet de garage.

En règle générale, le sol doit être parfaitement plan et de niveau, sans quoi il est nécessaire de réaliser un des aménagements suivants :
• effectuer un réagréage pour mettre le sol de niveau
• poser un profilé aluminium pour corriger les défauts de planéïté

Exception : Quel que soit l’état du sol, la centrale ROLLIXO facilite considérablement l’installation avec son système tolérant qui évite la remontée intempestive de la porte/du volet de garage, même si le sol est irrégulier. Par ailleurs, un sol vraiment irrégulier risquerait de laisser apparaître du jour, même en position fermée …
